Gemensamma radarsystem

Radarsystem har utvecklats betydligt i hur de är sammansatta, de signaler de använder, den information de kan fånga, och hur denna information kan användas i olika tillämpningar.

Radar används i stor utsträckning inom militära och civila områden, bland annat följande:

Övervakning (identifiering av hot, upptäckt av rörelse eller närhetsgas)

Detektering och spårning (målidentifiering och spårning eller räddning till sjöss)

Navigering (undvika kollisioner eller flygkontroll)

Högupplöst bildgivning (vägledning för kartläggning eller landning)

Vädretspårning (stormvarningar eller vindprofiler)

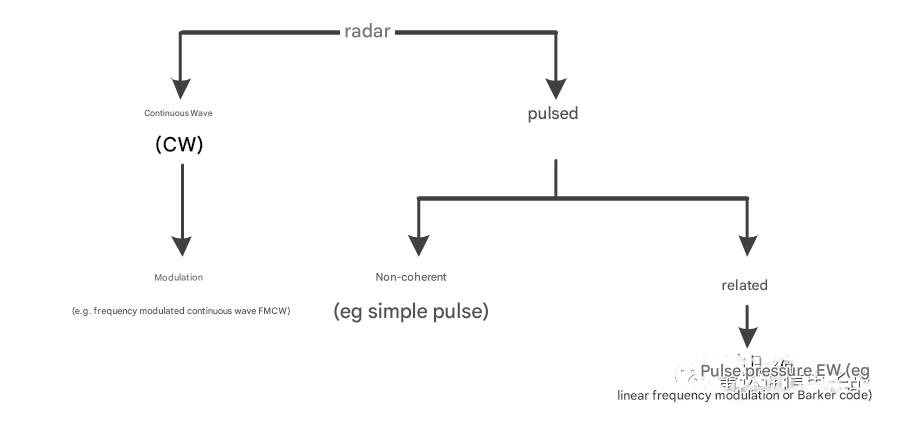

Några vanliga radarsystem med olika signaltyper anges nedan:

Radar för kontinuerlig våg (doppler):Ett kontinuerligt vågradarsystem sänder en kontinuerlig vågsignal med en konstant frekvens. Den mottagna signalen har en Doppler skift som kan användas för att bestämma hastigheten på målet. Detta radarsystem används ofta för trafikövervakning.

FMCW Radar:Ett radarsystem modulerar CW-signalens frekvens för att ge en tidsreferens. Med denna information är det förutom hastighet möjligt att mäta område. En betydande fördel med kontinuerliga vågradar är att de ger kontinuerliga resultat (jämfört med pulsradarsystem). Sådana radarsystem används ofta för exakt höjdmätning av luftfartyg under landningen.

Pulsradar:En grundläggande (icke-sammanhängande) Pulsradarsystem som bestämmer målets område och riktning genom att mäta tidsskillnaden mellan den överförda och mottagna puls Ses. Eftersom fasen är slumpmässigt mellan pulserna är systemet icke-koherent. Långdistansluftsövervakning är en vanlig användning för dessa radarsystem.

Dopplerpulsradar:Detta är ett sammanhängande radarsystem där annan information än målets område och riktning - målets hastighet - kan fås baserat på fasförändringen mellan de mottagna pulserna. Vanligtvis används höga upprepningshastigheter (PRR) vilket gör radial hastighetsmätningar mer exakta. men områdets noggrannhet är lägre. Dopplers pulsradarsystem detekterar rörliga mål samtidigt som den undertrycker statiska skräcken, vilket är av stor betydelse för väderövervakning tillämpningar.

Radar för rörlig målindikation (MTI):MTI radar använder också Doppler frekvens för att skilja rörliga mål från stationära mål och röra. Dess vågform är en serie av låga PRR-pulser, vilket undviker tvetydighet i området, men offrar hastighet noggrannhet. Dessa typer av radarsystem används ofta i markbaserade flygplanssöknings- och övervakningsapplikationer.

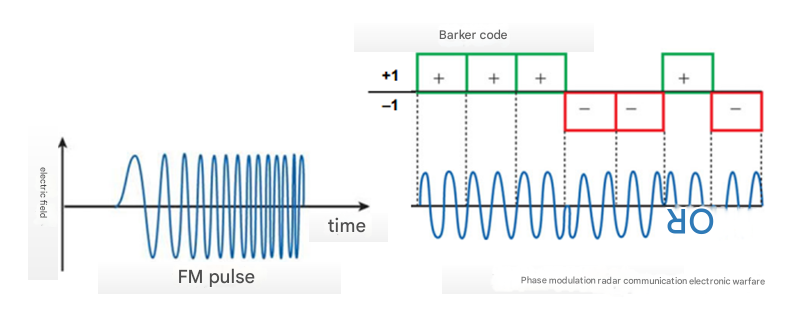

Kompressionsradar:Kort pulsbreddssignaler ger bättre räckvidd, men är begränsade i räckvidd. Lång pulsbreddssignaler innehåller mer energi, vilket ger längre detekteringsområde, men offrar området upplösning. Pulskompression kombinerar effektrelaterade fördelar med långa pulsbredder med upplösningsfördelar med korta pulsbredder. .. Genom att modulera frekvensen (e. g., Linjär frekvensmodulering) eller fas (e. g., med Barker-koder) av den sända signalen, De långa impulserna kan komprimeras i mottagaren med en mängd som motsvarar den inversa signalbandbredden. Många väderövervakningssystem har tenderat att använda impulskompressionsradar.

Monostatisk radar:I en monostatisk radar delar sändaren och mottagaren samma antenn med hjälp av tidsdomän multiplexering.

Bistatisk radar:Ett radarsystem där överförings- och mottagande antenner är åtskilda (vanligen i stort avstånd eller offset vinkel) kallas ett bistatiskt radarsystem. Bistatiska radarsystem används ofta för att upptäcka stealth mål, där stealth-tekniken avsiktligt undviker att reflektera radarsignaler i sändarens riktning.

Fast array Radar :Ett radarsystem kan använda en mängd antenner, som kan innehålla 1 000 eller 10 000 antenner. Genom att exakt styra fasen och amplituden hos varje antennelement, kan det totala strålmönstret i matrisen bildas. Dessa fasade array antenner är ett alternativ till mekaniskt skannade antenner. som i allmänhet är tyngre och mer benägna att misslyckas.

Dessutom kommer ett enstaka punktfel på motorn att göra det mekaniska systemet fel. medan ett fel på ett eller flera element i en fasad matrisen antenn inte leder till att hela radarsystemet misslyckas. Det finns två grundläggande typer av elektroniskt skannade radarsystem (ESA): och aktiv ENS (AESA)
