Klassificering och applicering av glidringen

Slipringen är en ring kopplad till centrumledaren, och en ring ansluten till det yttre lagret av kabeln som en avskärmningsring. Koaxial skyddade slipringar används vanligen för att sända signaler över 12 MHz. Tvärsnittet på denna slipring är spårformad, vilket i huvudsak är en rektangulär koaxial ledare. Det finns också en kapativa medelfrekvensslipring. Mittledaren är en ring Formad, stöds på skyddsskiktet med isolerande pads. Den mellanliggande frekvensslipringen är en slipringansamling som används för att överföra radar mellanfrekvens ( tiotals megahertz) signaler och energi. Denna typ av slipring har en högre frekvens, och vanliga slipringar kan användas för överföring under 12 MHz.

Lågfrekventa slipringar är slip ringkomponenter som använder glidande kontakter för att överföra lågfrekvenssignaler och energi. Det finns vanligtvis två typer av slipringar: cylindrisk slipring och differential slipring. Den ledande ringen av cylindrisk slipring är indelad i platt ring och V ring. Materialet i den ledande ringen är oftast gjord av koppar, mässing, mynt silver och guld, och borstarna inkluderar palladium, guldlegeringar eller förgyllda trådborstar och syntetiska borstar för koppargrafit.

De elektriska prestationsindikatorerna för slipringkomponenter är: isoleringsmotstånd, kontaktmotstånd, dielektrisk styrka och korsstal. För mellanliggande frekvensslipringar, på grund av hög frekvens, avskärmning, impedans matchning, ljudspänning, etc. bör också övervägas. När det gäller konstruktion är det först nödvändigt att säkerställa pålitlig kontakt och kontinuerlig anslutning av alla linjer. Därför krävs det material som används för borsten att ha god elektrisk ledningsförmåga, trycket på glidningsringen ska vara lämpligt, slipringens excentricitet och skakning är liten, och slipmedel Bra, låg friktion vridmoment för enkel underhåll.

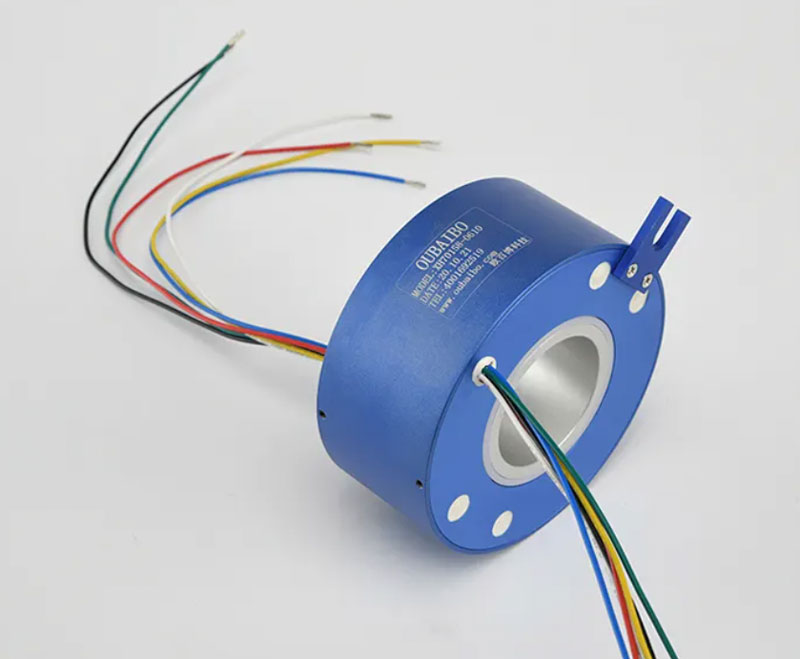

Cylindrisk glidring struktur: enligt installationsbehov kan den delas upp i axeltyp och genom håltyp.

Vilka viktiga tekniska parametrar ska tillhandahållas när man väljer en glidring: 1. Arbetshastighet under rotation. 2 kanaler, signalkanaler (kretsar, ringar och kanalnummer är alla synonyma, om det finns en slinga eller mark, då är det en separat krets, vissa slip ringar kan användas av andra kretsar, så det beräknas bara en gång . 3. Den maximala spänningen och strömmen av strömkretsen och signalkretsen. 5. Arbetstemperatur. 6. Skyddsnivå (båda tätningskraven)

Har ledande slipringar signal anti-störningar åtgärder?

Svar: Precisionsledande slipring är en komponent med liten utrymme och täta ledningar. Alla typer av signaler är koncentrerade i slipringen. På grund av den ömsesidiga induktans- och ömsesidiga kapacitetseffekten mellan signalerna är den glidande borsten och ringbanan i kontakt. Den kan inte skyddas överallt, och kapacitetskopplingen är särskilt allvarlig. Den nuvarande tekniken, med tanke på den strukturella utformningen av slip ringen och den inre ledningar designen av slip ringen, kan helt undvika störningen mellan kraft och signal samt störningen mellan signal och signal, och kan förhindra elektromagnetisk störning från utsidan till insidan av slip ringen.

Vilka signaler kan slipringen överföra:

Nu kan slipringen överföra alla populära mellan- och lågfrekvenssignaler, busskontrollsignaler och så vidare.

Såsom: Inter Bus, Can-Bus, Profibus, RS422, RS485, PLC-styrning, analog video, digital ljud, Gigabit Ethernet, temperatur, vikt sensor signal, etc.

Nu används många slipringar i nationella försvar och militära fält, såsom spaningsflygplan utrustning, luftförsvarsradar, Artillerisystem, tidig varningsantenn, missiltestsystem.
