Vad är funktionen för varje tråd i 8-kärnig kabeln i videoövervakningssystemet?

När många vänner ansluter nätverkskabeln känner de vanligtvis inte till de åtta koppartrådarna i nätverkskabeln. Vilka är de som säkerställer en normal överföring av nätet? Det första att veta är den övergripande funktionen av de åtta koppartrådarna. För att minska den ömsesidiga störningen av elektromagnetiska signaler, vrids de åtta koppartrådarna tillsammans med en viss densitet. På så sätt kommer de radiovågor som utstrålas från varandra att utplåna varandra, vilket effektivt eliminerar störningar. Namnet tvinnat par härstammar också från denna struktur.

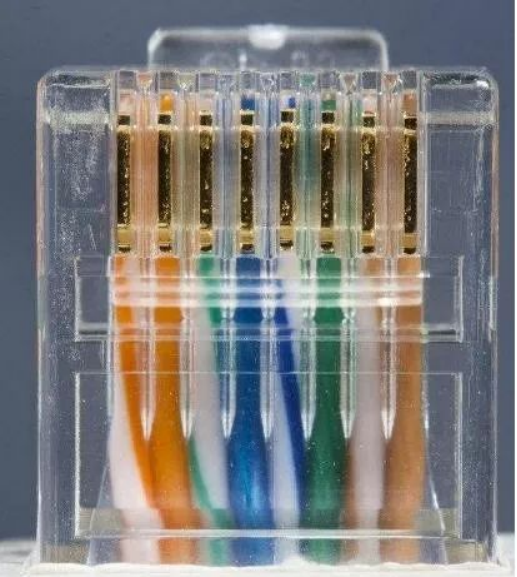

Den tidigaste tillämpningen av tvinnat par användes för överföring av telefonsignaler. och sedan introducerades det gradvis i överföringen av digitala signaler. Nu är kategori 5e vridna par och kategori 6 vridna par ofta används. Den maximala bandbredden kan nå 1000 Mbps. Den enda nackdelen med vridna par är att transmissionsavståndet är kort, som bara kan nå 100 meter. I allmänhet måste kategori 5 över kategori 5 tvinnad parkablar använda fyra par trådar, dvs. 8 ledningar. Under 100M, använd i allmänhet 1, 2, 3, 6, fyra ledningar. Huvudlinje (standard 568B): Linjesekvensen i båda ändarna är densamma, och linjesekvensen är: orange-vit, orange, grön-vit, blå-vit, grön, brun-vit, brun. Omvänd linje (568A): Den ena änden är linjesekvensen för den positiva linjen, och den andra änden är: grön-vit, grön, Orange-vit, blå-vit, orange, brun-vit, brun. Den första övervakningpressen: 568A linjesekvens är inte nödvändigt för att memorera, man använder inte längre denna linjesekvens, och när den andra används, bara byta 13 och 26 på grundval av B.

Varför använda 1236 fyra ledningar, då behöver du veta vad funktionen för varje kärna är: 1 utdata ( ) 2 utgångsdata (-) 3 indata ( ) 4 reserverad för telefonanvändning 5 reserverad för telefon Använd 6 för indata (-) 7 Reserverad för telefonanvändning 8 Reserverad för telefonanvändning Det kan ses att även om det vridna paret har 8 kärntrådar, Endast 4 av dem används i det för närvarande allmänt använda 100M-nätet. Rötterna, nämligen 1:a, 2:a, 3:e och 6:e, spelar rollen att ta emot och sända signaler respektive. 4, 5, 7 och 8 är tvåvägslinjer, reserverade för användning. När nätverket löper över 100M kommer vanligtvis alla åtta kärnor att användas. Exempelvis måste inte bara 1 3 2 6 utan även åtta kärnor användas för kategori 6- och kategori 6-kablar. Annars kommer nätverket att vara instabil. Att ta bort nätverkskabeln, kan vi finna att slingrande densiteten hos de fyra par av tvinnade par inte är densamma. De orange och gröna par som används för att överföra data har betydligt fler slingrande sväng än de bruna och blå par som används för jordbruk och andra offentliga Syften. så det rekommenderas När du brukar göra jumpare, ordna dem strikt i rangordningen 568B.

Jag hör ofta folk säga: "Jag gillar att göra rader i den ordning jag är van vid, kan det användas?" Du kan använda det hemma lätt, men om du är i ett projekt, bör du vara strängare och följa linjeordningen. Annars kommer det vridna parets roll att förloras. Dataöverföringsdämpningen är allvarlig, och överföringsavståndet är kraftigt minskat. Här vill vi betona att om du insisterar på att ordna ledningssekvensen enligt dina egna vanor, du måste sätta de två kärnorna av 1 och 3 på ett par av tvinnade par, och de två kärnorna av 2 och 6 på ett par av vridna par.
