Hur man kan skilja funktionerna hos skyddade nätverkkablar, tvinnade parkablar, och Super typ 5 dubbla skyddade nätverkskablar?

Nätverkskabel, som en del av konstruktionen och konstruktionen av integrerade ledningar, är det grundläggande mediet för de flesta informationsöverföringssystem. Dess betydelse är självklar. Detta papper kommer att analysera huvudrollen av skyddad nätverkskabel. Vad är ett tvinnat par? Vad är STP, SFTP, UTP, FTP respektive ASTP? Super 5 dubbelskärmad nätverkskabel av vad? Vad är Super Class 5 enkel skyddad nätverkskabel? Vad är skillnaden mellan en kabel med dubbelskärm och en oskyddad kabel? Hur man urskiljer superklass fem rader? Hur man urskiljer super sex linjer?

1. Vad är den skyddade nätverkskabelns huvudfunktion?

Avskärmade nätverkskablar används i miljöer med stark störning. Interferensen orsakar intermittent eller till och med avbruten signalöverföring. Och skyddade kablar kan vara ett mycket bra motstånd mot störningar, upprätthålla normal transmission, och har bra sekretess prestanda, avskärmningskonstruktion för att minska den ömsesidiga störningen mellan kablar har medfödda fördelar, skydda elektromagnetisk signal från omvärlden, Inte bara kan folie blockera elektromagnetisk läckage på själva tråden på samma gång, inte heller brandstörningar påverkar arbetet i annan kabel, kan förhindra att information avlyssnas.

I den skyddade nätverkskabeln finns det en koppartråd, dvs. markkabeln. Du kan använda en avskärmad RJ45 uttag, och den ena änden av avgasledningen är i bruk. Marktråden är bättre på att skydda yttre signaler. Avskärmade nätverkskablar måste vara väl grundade och avskärmade linjer för att minska effekten av stark störning på nätverkssignaler. Använd inte skyddade nätverkskablar när det behövs eftersom skyddade nätverkskaplar har höga ledningskrav. Avskärmade nätverkskablar måste vara väl jordade och skyddade komponenter i systemet. Om jorden inte är bra, då blir effekten mycket dålig.

Om marken inte är korrekt, jordbeständigheten är för stor eller ojämn markpotential, kommer att orsaka markbuller, Nämligen en generera en elektrisk potential skillnad på klockan två i överföringskanalen, så att det störande metallskärmsskiktet, skyddsskiktet bildas en av de största störningskällorna, Skyddade kabel ledningskrav strängare, alla delar behövs med avskärmningsprestanda, och det behöver ett bra jordsystem. I själva byggnaden är det svårt att vara perfekt utegångsförbud. Till följd av detta blir skyddsskiktet själv den största källan till störning, och föreställningen kan till och med vara värre än det oskyddade vridna paret.

2. Vad är ett tvinnat par? Varför så snurrigt?

(1) Vridet par: som transmissionsmedium är den tillverkad av två tunna koppartrådar inslagna med isolerande material i ett visst förhållande.

(2) Varför vill du slinga två tvinnade parkablar: Eftersom den ömsesidiga lindningen ändrar de ursprungliga elektriska egenskaperna i kabeln, vilket inte bara kan minska deras egen korstalk, men även förhindra störningar av andra signaler på kabeln i största utsträckning.

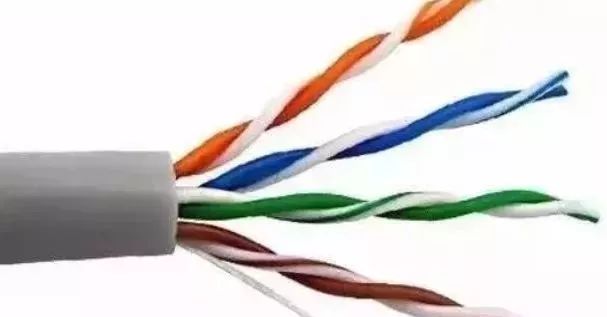

Bilden visar de super fem typerna av tvinnade par, bestående av fyra par sammanflätande ledningar, Totalt åtta ledningar. Twisted par är ett slags överföringsmedium som oftast används i omfattande ledningsteknik. Det är ett slags allmänt fördelningstråd som görs genom att tvinna två ömsesidigt isolerade ledningar tillsammans enligt vissa specifikationer. Den tillhör informationsnätets överföringsmedium.

STP, SFTP, UTP, FTP och ASTP utmärks

STP: Självständigt skyddade partrådar. Ett lager av aluminiumfolie läggs utanför kärnledningarna. Varje par trådar har ett aluminiumfolie avskärmningslager för att minska signaldämpning. Det finns också ett metall flätat skyddsskikt för vart fjärde par av trådbindning, som har nått den strukturella standarden för sju typer av nätOrk kablar. Lämplig för höghastighetsnät och hög säkerhetsöverföring, kan stödja framtida uppdateringar av applikationer, kan ena kabelplattformen, överföring av information om flera medier tillsammans.

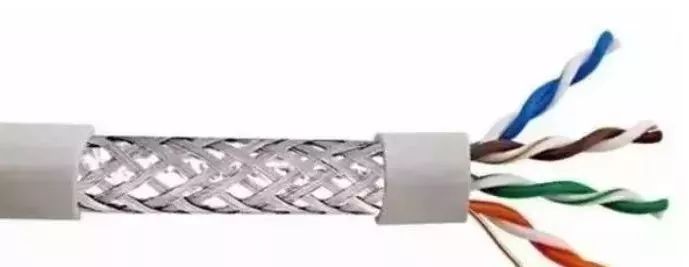

SFTP: dubbelskyddad parkabel. Flätad mask tillsätts på basis av aluminiumfolie av STP. Vanligtvis är flätad nät tillverkad av aluminium magnesiumtråd och konserverad kopparnät. Dess fördel ligger i effektiv minskning av miljömagnetiskt fält, signalstörningar, låg dämpningsgrad av intern signal. Svaghet är att mjuk sex är dåligt och dyrt. Denna typ av ger en ledning av anti-störning och mycket konfidentiell överföring, i det professionella ledningsprojektet av tillämplig särskild miljö.

UTP: Oskyddad tvinnad parkabel är den vanligaste kabeln på den gemensamma marknaden. Den används för vanliga nätverksapplikationer med överföringsbandbredd mindre än 250 MHz och inga särskilda prestandakrav. Den totala prestandan uppfyller kraven, priset är lågt, och konstruktion och underhåll är bekvämt. Den maximala prestanda för denna typ stöder dock endast kabelsystemet med sex typer av nätverkskablar.

FTP: Det är en tvinnad partråd som skyddas av aluminiumfolie. Den har fördelarna med stor bandbredd, viss anti-störningsförmåga, minskad signaldämpning, låg rökåtervinning, Inget halogen och miljöskydd.

ASTP: det vill säga, armerad dubbelstrandad skyddad nätverkkabel (kabel) är en speciell dubbelskärmad nätverkskabel. På grundval av ovanstående dubbelskärmade linje är det yttre lagret stålband armoring. När det används är båda ändarna av stål tejpens armeringsskikt jordade. och ena änden av det innersta skyddade skiktet är jordad. I tillägg till effekten av dubbel skyddad tråd, är styrkan högre, som kan användas för ledningssystem med ofta skador på gnagare eller explosionssäkra krav. Generellt är skyddad tråd dyrare än icke-skärmad tråd i kostnad och installation, och böjningsprestanda är något sämre. Men den är lämplig för vissa speciella miljö- och skärmledningar. Vi kan förstå sin egen situation efter det rimliga valet, optimera kostnaden och ledningseffekten.

Vad är Super Class 5 enkel skyddad nätverkskabel?

Hela systemet är all skyddsutrustning, inklusive nätverkskablar, moduler, kristaller, etc. Jämfört med Super Five oskyddade nätverkskablar, förutom de vridna ledningarna och påfyllningsrepen, Det yttre lagret är inslaget av aluminiumfolie, vilket kan minska strålningen. Om den elektromagnetiska strålningen är svår och kraven på dataöverföring är strikt, är den enda skyddade nätverkskabeln super klass 5 tillförlitlig.

Vad är super 5 dubbelskärmad nätverkskabel?

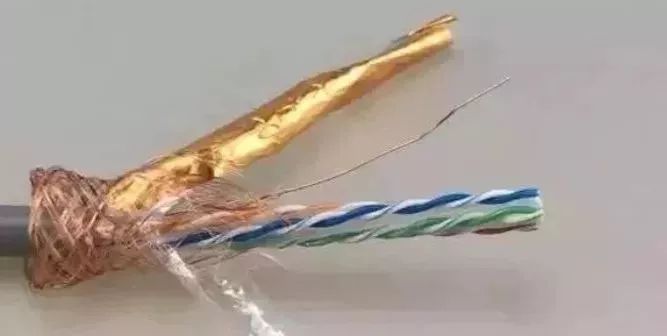

Den dubbelskärmade nätverkskabeln lindas i ett lager av aluminiumfolie runt det vridna paret och har ett lager av metall. flätade maskor. som är lämplig för höghastighetsnät och högsäkerhetsöverföring för att minska strålningen. Avskärmst lednings- och distributionsram för integrerat ledningssystem för bostäder.

Vad är skillnaden mellan en kabel med dubbelskärm och en oskyddad kabel?

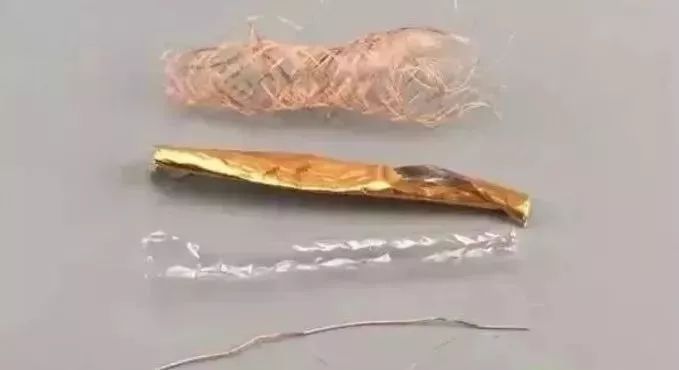

Den skyddade nätverkskabeln avser nätverkskabeln med ett skyddsskikt inuti, och skyddsskiktet avser aluminiumfolie och vävt nät. Enkel sköld är bara ett lager av aluminiumfoliepapper. dubbelskärmad kabel utanför trådpar inslagen i ett lager av aluminiumfolie och ett lager av metallnät, dubbelskärms-kabeln och den skyddade kabeln är beroende på miljön av användning av olika för att särskilja, Dubbelskärmad kabel är främst med stark störningsmiljö, den skyddade kabeln används i vanlig vardag i nätverksmiljön.

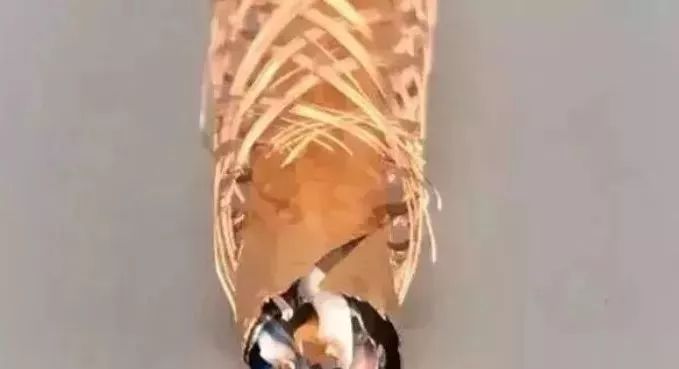

(1) Dubbelskydd: nätverkskabeln och den oskyddade nätverkskabeln är mycket lätta att skilja från varandra i form av intern struktur. Den dubbelskärmade nätverkskabeln har ett lager av metallskärmsnät och ett lager av aluminiumfolie inuti. Den dubbelskärmade nätverkskabeln kallas även dubbelskärmsbältenArbetskabel. En oskyddad nätverkskabel har bara fyra par nätverkskablar.

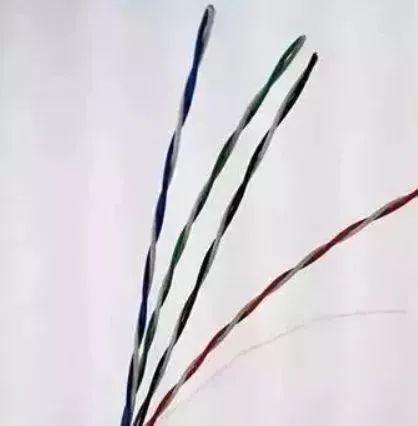

(2) kabeln: De inre ledningsparen är tätt sårade tillsammans i en motsols riktning, vilket bidrar till att minska internt tvärsnitt och yttre störningar. I en gemensam nätverksmiljö påverkar inte den oskyddade nätverkskabeln, och kärnan i nätverkskabeln är sårad i par. En nätverkskabels tvinnad längd är längden på ett par tvinnat parkablar. Det är twistlängden och visar hur tätt varje kablar par är sårad.

Varje par kablar inuti nätverkskabeln är vriden motsols, och det vridna avståndet för varje par är annorlunda. Denna ömsesidiga lindning förändrar kabelns ursprungliga elektroniska egenskaper, vilket kan motstå vissa yttre elektromagnetiska störningar. och minska det problem som orsakas av sin egen signal.

När det finns en stark störningsmiljö kommer att påverka nätöverföringseffekten, allvarlig kan leda till avbrott av överföringssignal, ledningsmiljö av högspänningslinjer eller ljudutrustning strömlinjeform, nätöverföringssignal instabilt fenomen som är mer uppenbara. att denna typ av situation kommer att använda dubbla kablar för att skydda störningssignalen, För att upprätthålla den normala nätöverföringssignalen.

(3) dubbla skyddade kablar: i processen med ledningar är mer komplicerad än den skyddade kabeln, krävs ledningssystem, Alla delar behövs med avskärmningsprestanda, och behöver ha bra marksystem, om marken är dålig, göra att skölden är störningskällor, I den största prestanda kan till och med återvända inte lika med inte skyddad tvinnad par kabel, så skyddad kabel används vid behov.

Hur känner du till superklass fem rader?

1. Kontroll

(1) CAT 5e är tryckt på tråden av mer än fem kategorier.

(2) Det finns fyra par tvinnade par i lädret: blått, blått och vitt, orange och orange och vitt, grönt och grönt och vitt, brunt och vitt.

(3) Det finns också ett rep (flockulent), kallat draghållare, som används för att förbättra draghållfastheten i kabeln och tvinnat par i online-huden på inomhusnätverkskabeln.

2. Identifiera

Super 5 nätverkskablar klassificeras i oskyddade och skyddade nätverkskablar. Skillnaderna är följande: Avskärmade nätverkskablar är uppdelade i enskilda skyddade nätverkskablar (snodna par med ett lager av aluminiumfolie) och dubbla skyddade nätverkskablar (på basis av aluminiumfolie med ett lager av nätverk). Avskärmade nätverkskablar kan effektivt förhindra elektromagnetisk strålning störningar från andra kraftledningar och starka kraftkällor. avsevärt minska bitfelfrekvensen för signalöverföring, och spela rollen som avskärmning störningar.

3. Klassificering

Materialen i super fem nätverkskablar är indelade i en mängd syrgasfri koppar, brons, kopparbelagd aluminium, kopparbelagt silver, fyra järn och fyra aluminium, etc. Fyra järn fyra aluminium är en av värsta kvalitet. Kopparbelagt aluminium och kopparbelagt aluminium kommer att brännas omedelbart när de möter eld. Efter brännande kommer de att brytas omedelbart. Brons är också känd som kopparbelagd koppar, och det yttre lagret är inslaget med ett lager av syrgasfri koppar. Syrgasfri koppar är sann syrefri koppar oavsett hur många lager skrapad yta och koppar kärna färg kommer inte att ändras ..

Faktum är att det finns 4 par tvinnad parkabel, fyllningsrep och yttre hud. Utomhus är mer än inomhus PE vattentätt yttre lager, som främst spelar rollen som vattentät och fuktsäker. Super fem kabelns liv är ca 10 år.

Hur man urskiljer super sex linjer?

1. Titta på strukturen

Kors skelett, sex sorters tråd, jämfört med super fem typer av tråd i mitten av ett isolerande korsskelet, nätverkskabeln fyra par av vridna par är planI fyra spår, en sådan struktur kan förbättra kabelns balanseegenskaper, jämfört med de fem typerna av tråd, sex typer av tråd prestanda snabbare och bättre.

2. Utseende

Den sex typen av tråd är tryckt med logotyp CAT 6. medan kroppen på super fem typ av tråd är tryckt med CAT 5. Dessutom, kopparkärnan i de sex typen av tråd är tjockare och större än den fem typen av tråd.

3. Prestandande

En viktig skillnad mellan kategori 6 och superkategori 5 är att det förbättrar prestandan i form av tvärgående och avkastningsförluster. Faktum är, Den största skillnaden mellan kategori 5 och superkategori 5 är att Super-kategori 5-linjen har en större förbättring av prestandan Denna förordning träder i kraft dagen efter det att den har offentliggjorts i Europeiska unionens officiella tidning. Kategori 5-linjen har ingen dragband.
