Principer och problem med att använda termisk avbildningsteknik för att mäta och screen Human Kroppstemperatur(2).

1. Detektor baserad på principen om resistens mikro-strålningsmätning

Termistoren påverkas av infraröd strålning och kommer att ändra dess temperatur, vilket i sin tur ändrar motståndets motståndsvärde. Värdet av infraröd strålning kan erhållas genom att avläsa den spänningsförändring som orsakas av ändringen av motståndsvärdet.

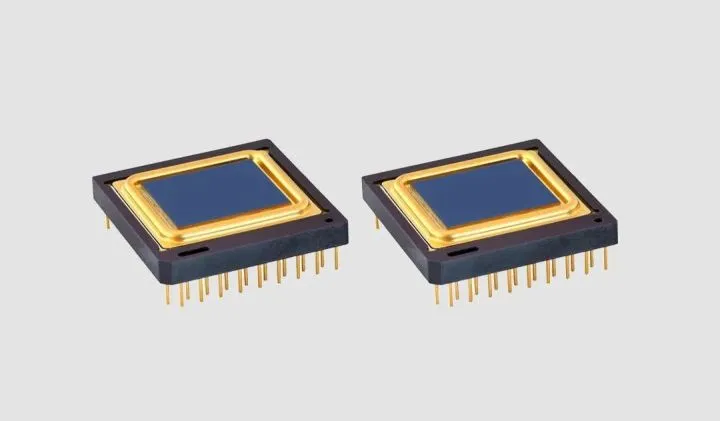

Termiska bilder använder huvudsakligen denna princip. I allmänhet är industri- och medicintekniska produkter ej kylskåp, medan militära tillämpningar i allmänhet använder kylmodeller. Enligt de olika termistormaterialen finns det lösningar som använder vanadiumoxid (VOx). och amorf kisel (α-Si). Ledande företag inkluderar utländska FLIR och ULIS, inhemsk Guide Infrared, Dali Technology, Raytron Technology, Hikmicro (ett dotterbolag till Hikvision) etc.

2. Några frågor att beakta

Förhållandet mellan den signal som erhålls från termisk avbildningsdetektorn och föremålets temperatur är inte linjärt, så problemet är mycket komplicerat, och det är svårt för oss att få en mer exakt människans kroppstemperatur. Men vi kan arbeta hårt utifrån följande aspekter:

Behandla människor som svarta kroppar, Använd AI-algoritmer för att välja temperaturmätningsområden och fastställa realtid online-kalibreringsstrategier. Vissa AI temperaturmätningskameror använder denna metod.

Lägg till svart kropp till tillämpningsscenen, realtid online kalibrering. Även om denna metod är besvärande och kostsam, är de uppmätta data mer exakta, och den faktiska noggrannheten kan nå ±0. 3 °C.

För närvarande använder vissa ingångar och utgångar till Guangzhou Metro denna metod, som är ett mer ansvarsfullt tillvägagångssätt.

Det finns en annan fråga om aktualitet när man använder svart kropp kalibrering. Generellt, när inomhustemperaturen och omgivningen är relativt stabila, kan denna standard användas under en längre tid efter en kalibrering. Om miljön och temperaturen förändras med tiden måste emellertid den omkalibreras. Till exempel, en viss handhållen termisk avbildskamera av Hikmicro har en temperaturmätningsnoggrannhet på ≤ ±0. 3 , och det är specifikt noterat att en enda kalibrering är giltig inom en halvtimme.

Utan svart kropp bör den bästa noggrannheten vid mätning av temperaturen hos den infraröda värmekameran vara ±0,5 s. Noggrannheten hos en vanlig pantermometer är i allmänhet ±0. 3 y, och det rekommenderade bästa testavståndet är 3cm-5cm. För vissa temperaturmätningspaneler Det rekommenderade bästa testavståndet är 0,5-15m om det kan uppfylla behoven av ansiktsigenkänning. Om temperaturmätningsavståndet är längre kommer noggrannheten definitivt att minska, och ett bättre sätt för att kompensera.

FLIR, en ledare i värmekameror, rekommenderar inte att man använder termisk avbildningsutrustning för att direkt mäta och läsa människans kroppstemperatur. De ger en annan idé. Använd en termisk kamera för att ta reda på folk med höga kroppstemperaturer i folkmassan. och sedan utföra en andra temperaturmätning för att bekräfta. Kvantitativ testning är svårt, men kvalitativ testning är enklare.

Angående temperaturstandarden på 37.3 s. Personer med kroppstemperatur ≥37.3 s behöver isoleras. Denna standard föreslås av medicinska experter, eftersom personer med kroppstemperatur ≥37,3 y tillhör feber. I själva verket, om vi också sätter standarden till 37.3 s vid testning med infraröd temperaturmätningsutrustning? Denna fråga kräver allvarliga överväganden.

Ansiktsigenkänningskameramodulen och värmechipet är integrerade och värmeavledande behöver övervägas. Det är nödvändigt att säkerställa att omgivningstemperaturen för värmebildchipet är stabil. så att temperaturen inte stiger på grund av långtidsarbete och påverkar detektionsnoggrannheten.
