Sammanfattning av gemensamma kabelöverföringsavstånder

Introduktion till typer av övervakningsvideokabler:

Enligt materialet finns det SYV och SYWV. Det isolerande skiktets fysiska materialstruktur är annorlunda. SYV är en massiv polyetylenkabel; SYWV är en hög fysisk skumkabel. Den fysiska skumkabelns överföringsprestanda är bättre än polyeten. (S-koaxialkabel Y-polyetylen V-polyvinylklorid W-stabiliserad polyeten)

Enligt impedans, den kan delas in i SYV 50-XX SYV 75-XX SYV-100 XX...XX representerar den yttre diametern av isoleringen la. -Jag vet inte.

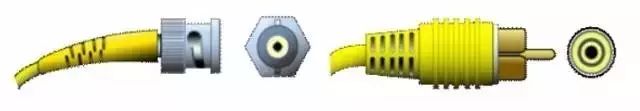

1. Komposit videosignal: den allmänna kontakten är BNC, RCA (lotushuvud)

75 representerar motståndet, och följande 3 och 5 representerar dess ytterdiameter (3mm/5mm).

Videolinjepunkter:

75-3 överföringsavstånd är ca 200 meter;

75-5 överföringsavstånd är ca 500 meter;

75-7 hastighetsöverföringsavstånd är ca 500-800 meter;

75-9 hastighetsöverföringsavstånd är ca 1000---1500 meter.

Hastighetsöverföringsavståndet på 75-12 är cirka 2000---3500 meter.

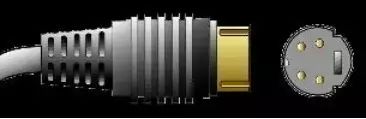

2. S-terminal (eller Y/C)

Dess vetenskapliga namn kallas "två-komponent video gränssnitt", allmänt känd som S-terminal, och överföringsavståndet är 15 meter kort.

Specifikationen S-Video anslutning är en specifikation som utvecklats av japanerna. S avser "SEPARATE" som skiljer utgången av luminans och krominans, Att undvika ömsesidig störning av luminans och krominans vid utförande av blandade videosignaler. S-gränssnittet är i själva verket ett femkärnigt gränssnitt, som består av fem kärnor, inklusive två luminanssignaler, Två videokrominanssignaler och en gemensam marktråd.

Jämfört med AV-gränssnittet, eftersom det inte längre utför Y/C blandad transmission, det finns inget behov av ljus färg separation och avkodning, och användningen av oberoende överföringskanaler i stor utsträckning undviker signalkorsning i videoutrustning. Bilden förvrängs kraftigt förbättrar bildens klarhet. S-Video behöver dock fortfarande blanda de två färgskillnadssignalerna (Cr Cb) till en krominanssignal C, överföra det, och sedan avkoda det till Cb och Cr i displayenheten för bearbetning, vilket ändå kommer att ge viss signalförlust. Förvrängning (små men ändå detekterbara när den testas under stelheten hos videoutrustning. Dessutom är krominanssignalens bandbredd också begränsad på grund av blandningen av Cr och Cb. Så även om S-Video redan är relativt bra, är det fortfarande långt ifrån perfekt. Även om S-Video inte är den bästa, med tanke på andra faktorer som nuvarande marknadsvillkor och totalkostnad, det är fortfarande en av de vanligaste videogränssnitten.

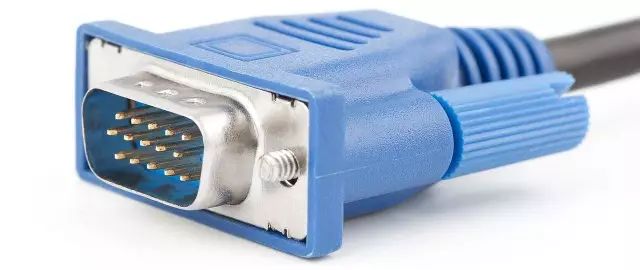

3. VGA-signal

VGA (Video Graphics Array) är en videoöverföringsstandard som infördes av IBM med PS/2 1987. Den har fördelarna med hög upplösning, snabb display hastighet och rika färger. Det har använts i stor utsträckning i färgdisplayer. Det är lätt att dämpa, transmissionsavståndet är kort, och det är känsligt för störningar. Dess 3 4/6VGA överföringsavstånd är 15-30M.

4. Komponentvideo (RGBHV-signal)

Gränssnittet för färgskillnad baseras på S-gränssnittet, och den blå skillnaden (b) och den röda skillnaden (r) i krominanssignalen (C) skickas separat och upplösningen kan nå mer än 600 linjer. Det använder oftast YPbPr och YCbCr två typer av tecken, den förra representerar den progressiva skanningsfärgskillnad utgången, den senare representerar utgången av färgskillnad mellanlace. Numera, många TV-produkter förlitar sig på färgskillnad input för att förbättra kvaliteten på ingångssignalen, och genom färgskillnad gränssnitt, en mängd olika nivåer av signaler kan ingå, från de mest grundläggande 480i till 480p med multiplikator skanning, även 720p, 1080i, Etc. Det enda sättet att sända signalen till TV är genom ingången. Transmissionsavståndet på 75-2RGB är 30-50M och överföringsavståndet på 75-3RGB är 50-70M.

5. DVI.

DVI-A (Analog, analog) gränssnitt: Detta gränssnitt är faktiskt en deformation av VGA-gränssnittet. Den användes på några CRT-skärmar, men nu har den i stort sett eliminerats. Vi säger ofta att "falska DVI-gränssnitt" hänvisar till DVI-A, eftersom det fortfarande sänder analoga signaler, snarare än digitala signaler som speglar fördelarna med DVI-teknik.

DVI-D-gränssnitt: DVI-D är ett verkligt digitalt signalgränssnitt, som är mer avancerat än DVI-A. DVI-D-gränssnittet har dock också brister, dvs. användarna kan inte använda gränssnittet. Kompatibel med gammaldags CRT-skärmar, om det händer att det bara finns ett D-Sub-gränssnitt på LCD-skärmen, då kommer användaren bara stirra tomt.

DVI-I (integrerat) gränssnitt: Detta är ett hybridgränssnitt som integrerar DVI-A och DVI-D. Den är kompatibel med både DVI-D och DVI-A (den kan också konverteras till ansluten till D-Sub), som är den mest kompatibla. DVI-gränssnitt för närvarande:

Generellt sett, vid överföring av videosignaler under 1600×1200@60Hz, Det finns ingen uppenbar skillnad mellan enkanal DVI och dubbelkanal DVI. Om din bildskärm kan stödja Full HD (1920×1080) eller över upplösning, välj inte en kanals DVI datakabel. DVI-D kan endast ta emot digitala signaler; DVI-I kan ta emot digitala signaler och analoga signaler samtidigt. och överföringsavståndet är kort, 7-15M.

6. HDMI

Den använder samma underliggande protokoll som DVI digital signal, så den kan också utbytas med DVI-signalen via adaptern, och är kompatibel med DVI-signalen. Kraftigare än DVI-gränssnittet, HDMI möjliggör överföring av högklassiga ljudsignaler via HDMI-kablar vid utveckling av ett kommunikationsprotokoll. Den sömlösa anslutningen minskar problemet med ledningar och gör HDMI mer kompatibelt. Den stöder 5 Gbps dataöverföringshastighet och kan sända upp till 15 meter.

Jämfört med DVI, kan HDMI överföra digitala ljudsignaler och lägga till stöd för HDCP, samtidigt som det ger bättre DDC valfri funktion. HDMI stöder en dataöverföringshastighet på 5 Gbps och kan sända upp till 15 meter. vilket är tillräckligt för att hantera en 1080p-video och en 8-kanals ljudsignal. Och eftersom en 1080p-video och en 8-kanals ljudsignal kräver mindre än 4GB/s, har HDMI en hel del headroom. Detta gör det möjligt att ansluta DVD-spelaren, mottagaren och PRR separat med en enda kabel. Dessutom stöder HDMI EDID och DDC2B, så enheten med HDMI har egenskaperna "plug and play", och "förhandling" kommer att utföras automatiskt mellan signalkällan Visningsanordning. och det lämpligaste video-/ljudformatet kommer automatiskt att väljas.

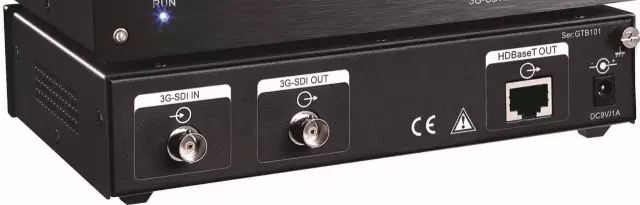

7. SDI.

SDI (serialt digitalt gränssnitt) är "digitalt komponents seriella gränssnitt". Då är HD-SDI det digitala seriella gränssnittet med högupplösning. HD-SDI är en realtid okomprimerad radio- och tv-kamera. vilket är en annan teknisk utveckling inom området säkerhetsövervakning, som tillhandahåller högupplösta bildkällor för övervakningscentrum.

Vanliga kontrollsignaler, RS232, RS422, RS485, IR, CR-NET (CREATOR-styrsignal)

Överföringshastigheten för RS232 är låg. Under asynkron överföring är baud-frekvensen 20Kbps. Gränssnittet använder en signallinje och en signalåtervänd linje för att bilda en gemensam marköverföringsformulär. Denna gemensamma marköverföring är benägen till gemensamt läge stör, så den är resistent mot buller störningar är svag. Transmissionsavståndet är 15 meter till 20 meter. Vid användning av en kommunikationskabel på 150pF/m är det maximala kommunikationsavståndet 15m. Om kapaciteten per meter av kabel minskas, kan kommunikationsavståndet ökas. En annan orsak till den korta överföringssträckan är att RS-232 är en enkelsignalöverföring. och det finns problem såsom gemensamt markbuller och oförmåga att dämpa gemensamma störningar.Den används i allmänhet för kommunikation inom 20 m.

RS-422 är differentialläge överföring, med stark anti-interferens förmåga, kan överföra 1200 meter, och den maximala överföringshastigheten är 10Mb/s. Längden på det balanserade vridna paret är omvänt proportionell mot överföringshastigheten. och det maximala överföringsavståndet kan endast uppnås när hastigheten är under 100kb/s. De högsta överföringshastigheterna erhålls endast på mycket korta avstånd. Generellt den maximala överföringshastighet som kan erhållas på en tvinnad parlinje med en längd på 100 meter är endast 1Mb/s.

Det maximala kommunikationsavståndet för RS-485 är ca 1219 meter, och den maximala dataöverföringshastigheten är 10Mbps. RS-485-gränssnittet antar en kombination av balanserad förare och differentialmottagare. och anti-gemensamt läge interferens förmåga är förstärkt, det vill säga, anti-buller störningar är bra.

IR infraröd (CREATOR centralstyrning infraröd port) överföringsavstånd på 150 meter.

CR-NET (CREATOR-styrsignal) Transmissionsavståndet är 800 meter.
